GasCam是一款先进革新设计而成的检测仪器，通过被动红外光谱反应的原理对天然气遥控探测。GasCam通过红外辐射吸收或放射的气体色谱分析来辨别释放的气体。


GasCam的探测限定范围为100ppm.m。探测限定范围的变化取决于气体淤积量以及气体和周围环境间的温度变化。GasCam通常可探测到气体的淤积范围在0~100m或更大。探测限定范围理论上取决于位置以及气体释放的类型还有扩散点周围的环境现场条件等多种因素。举例，扩散气体在有风的情况下通过土壤流动传播速度比从埋地管道内泄漏的气体扩散要快，更容易被探测到。

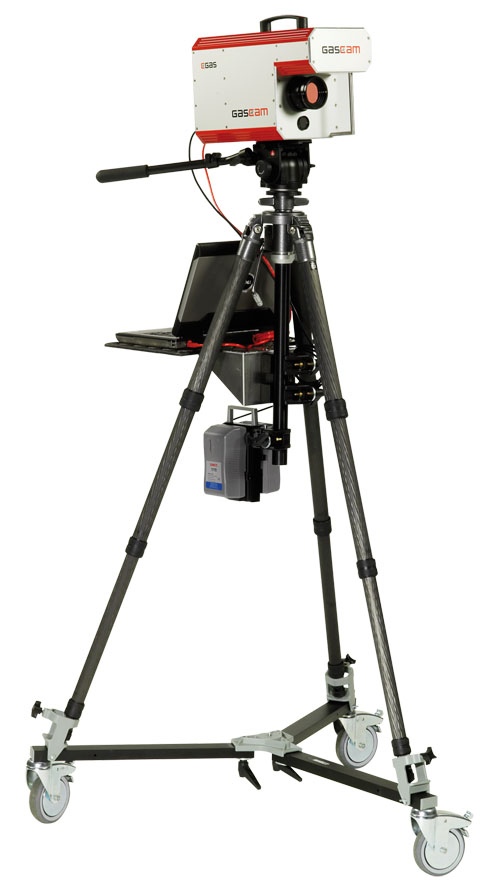

GasCam系统是一款可移动探测设备，包括部件：

1. GasCam远程气体探测器
2. 笔记本（用于评估，观测以及分析记录）
3. 锂电池包
4. 三角架固定装置


GasCam被固定安装在一框架结构上，带有单独的电子部件并采用坚实耐磨铝制结构包围构成。GasCam外部结构尺寸为39*29*19cm，重量12kg。供电90W，可提供自主供电6小时连续工作时间，由2组电池包组成。GasCam安全操作的温度范围是00C~400C。气体淤积显示图像频率为5~10Hz（取决于操作模式），提供给使用者一个“气体扩散的播放录像”。



机械结构

进口光线通过一个凸面镜收集，结构采用一个干涉过滤器或一个相干过滤器通过一个高灵敏度焦平面矩阵进行分析，矩阵通过一纯银冷却装置使其冷却至60K。
过滤器排列布在过滤器的轮上，可根据要求使用固定或旋转模式。当观测可视到气体扩散时，使用旋转模式。当要求在现场条件下时，GasCam将每隔30s自动校准一次。

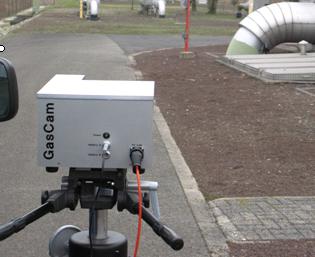

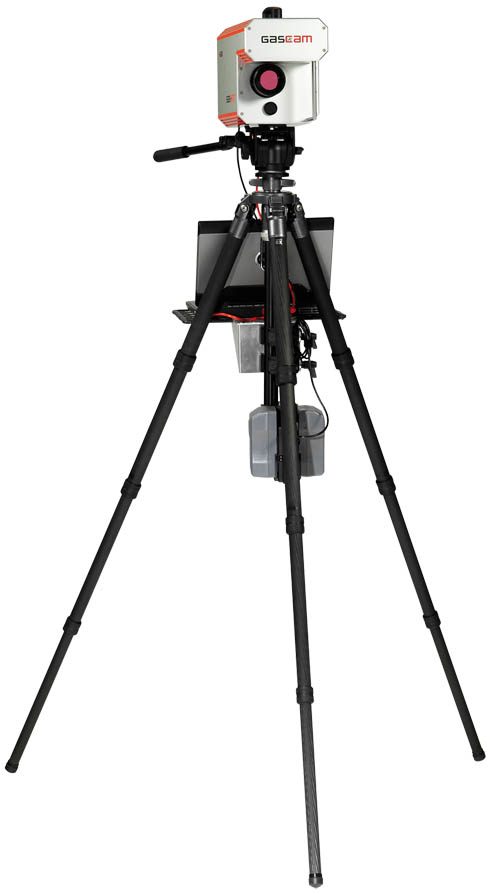

GasCam安装在一坚实三角架上，更易于手持操作和精确定位。

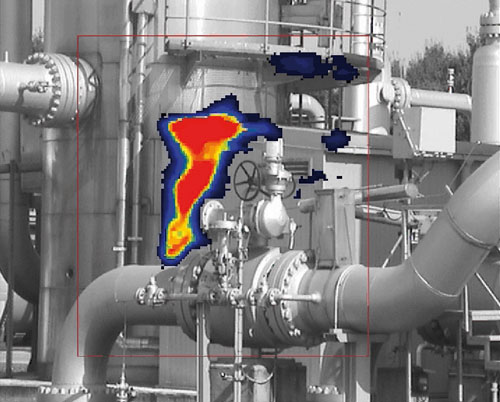

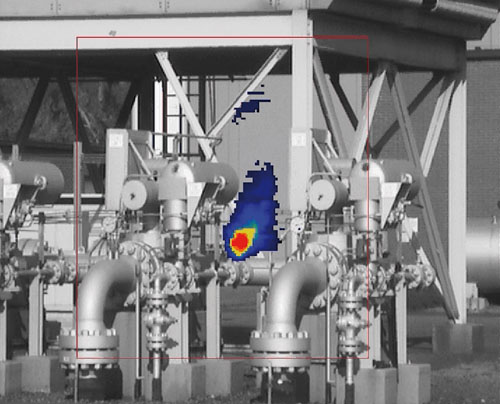

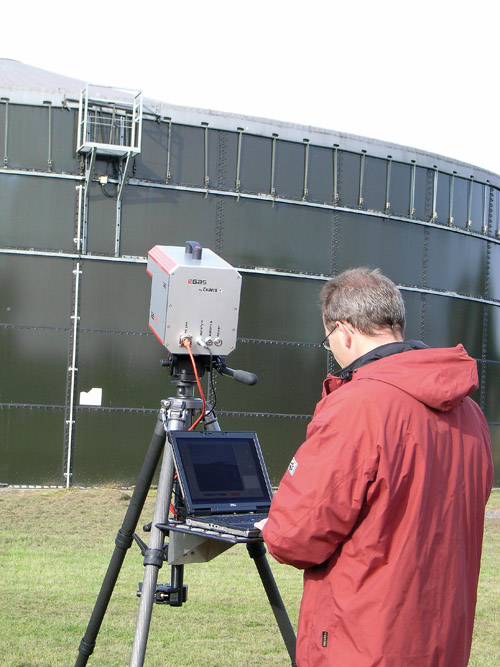

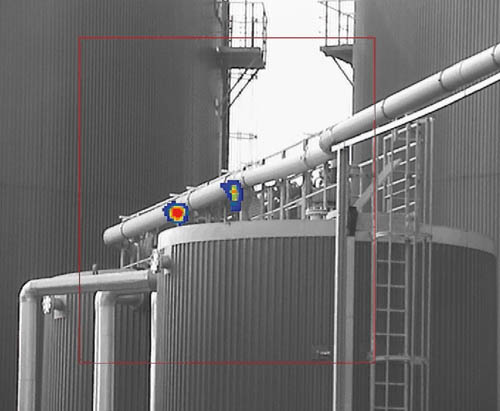

笔记本电脑操控单元通过LAN网络连接连接到GasCam设备上。分析评估软件，专业研发用于GasCam系统，提供了一个实时气体泄漏扩散的直观显示。气体视觉图像通过一个数字视频摄像头拍摄并显示在笔记本监视屏上。

技术参数

GasCam应用信息

GasCam由工业燃气行业研发设计，设计通过结构何气体管道得操作以提高安全性为目的。在实际可视背景环境下实时显示气体扩散体积，提高工作效率。

GasCam安全探测气体扩散程度，范围在0~100m甚至更大，因此是气体输配设施监测的理想工具。
